ACシンクロナスモーター
AC シンクロナスモーター AGタイプ

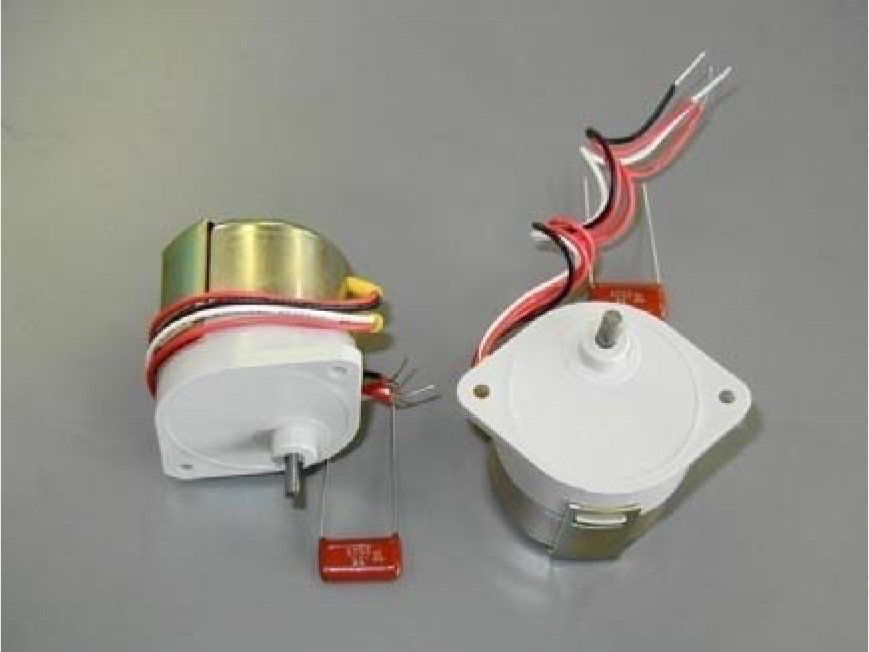

TSM42-12P AGタイプ
特徴
- 一般商用電源の周波数に同期して回転し、定速回転が要求される場合最適なモーターです
- モーターの回転が低いため、長寿命です
- マグネットローターのため、起動、停止、正転、逆転が瞬時に可能です
- モーターがロックされてもモーターの焼損がありません
- 各種電圧、豊富な減速比をそろえています
モーター標準仕様
| TSM42-12P AGタイプ | ||
|---|---|---|
| 電圧 | 100V | |
| 周波数 | 50/60HZ | |
| 電流 | 30mA以下 | |
| 極数 | 12 | |
| 回転数 | 500/600rpm | |
| 回転方向 | 可逆 | |
| コンデンサー | 0.3μF | |
| 絶縁抵抗 | 100MΩatDC500V | |
| 絶縁耐圧 | 1800V 1sec | |
| 温度上昇 | 00deg | |
| 絶縁階級 | E種（120℃） | |
| 使用温度範囲 | -5℃ 〜 ＋50℃ | |
※電圧は上記以外『24V・117V・200V・220V』があります。

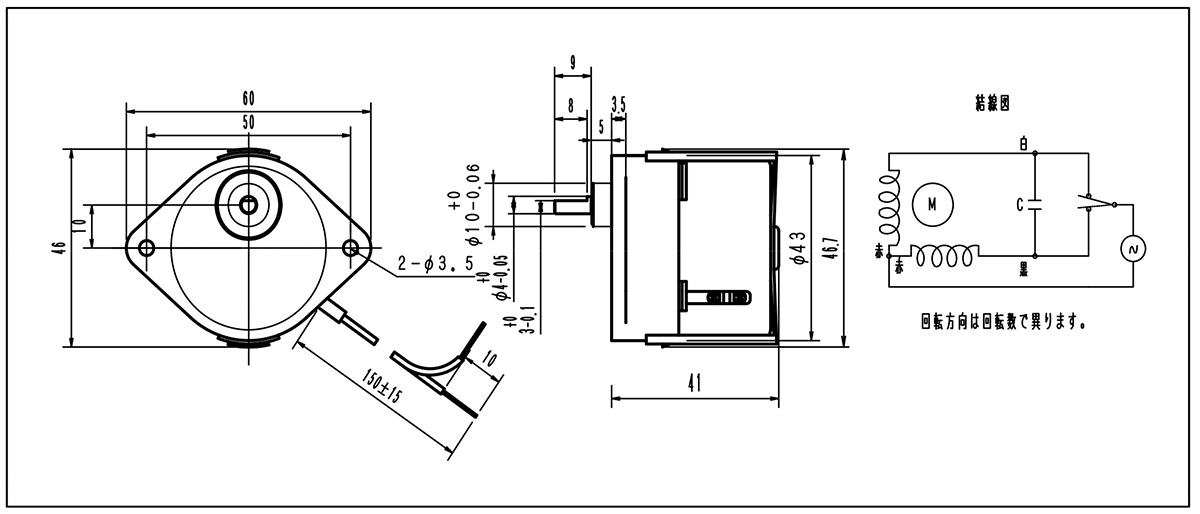

外形寸法図
回転数
| 形式 | TSM42-12P | |||
|---|---|---|---|---|
| 減速比分母 | 50HZ回転数 | 60HZ回転数 | トルクg-cm | トルクmN-m |
| 1296 | 0.38rpm | 0.46rpm | 2000 | 196 |
| 600 | 0.8 | 1 | 2000 | 196 |
| 400 | 1.25 | 1.5 | 2000 | 196 |
| 200 | 2.5 | 3 | 2000 | 196 |
| 100 | 5 | 6 | 2000 | 196 |
| 60 | 6.25 | 7.5 | 2000 | 196 |
| 80 | 8.3 | 10 | 2000 | 196 |
| 50 | 10 | 12 | 2000 | 196 |
| 40 | 12.5 | 15 | 2000 | 196 |
| 25 | 20 | 24 | 1250 | 123 |
| 20 | 25 | 30 | 1000 | 98 |
| 10 | 50 | 60 | 600 | 58.8 |
※超低速回転も製作可能です。
ここまで
（公開サイトには表示されません）
AC シンクロナスモーター BGタイプ

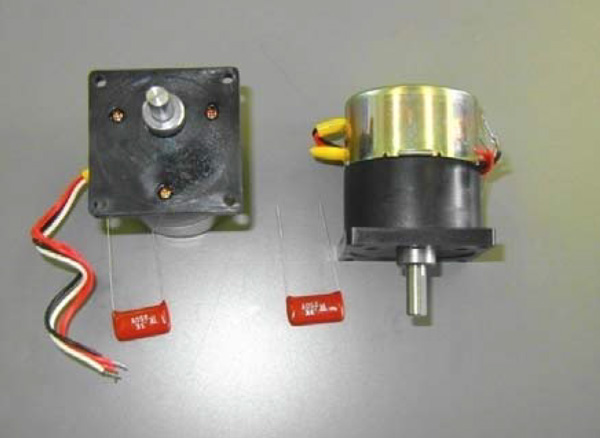

TSM42-12P BGタイプ
特徴
- 一般商用電源の周波数に同期して回転し、定速回転が要求される場合最適なモーターです
- モーターの回転が低いため、長寿命です
- マグネットローターのため、起動、停止、正転、逆転が瞬時に可能です
- モーターがロックしてもモーターの焼損がありません
- 各種電圧、豊富な減速比をそろえています
モーター標準仕様
| TSM42-12P BGタイプ | ||
|---|---|---|
| 電圧 | 100V | |
| 周波数 | 50/60HZ | |
| 電流 | 30mA以下 | |
| 極数 | 12 | |
| 回転数 | 500/600rpm | |
| 回転方向 | 可逆 | |
| コンデンサー | 0.3μF | |
| 絶縁抵抗 | 100MΩatDC500V | |
| 絶縁耐圧 | 1800V 1sec | |
| 温度上昇 | 65deg | |
| 絶縁階級 | E種（120℃） | |
| 使用温度範囲 | -5℃ 〜 ＋50℃ | |
※電圧は上記以外 24V 117V 200V 220V

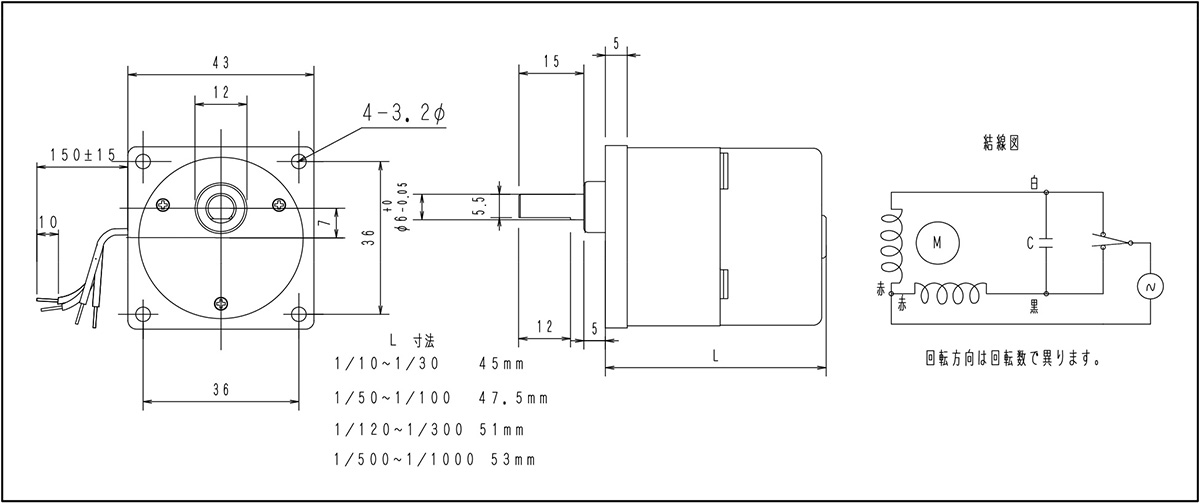

外形寸法図
回転数
| 形式 | TSM42-12P | |||
|---|---|---|---|---|
| 減速比分母 | 50HZ回転数 | 60HZ回転数 | トルクg-cm | トルクmN-m |
| 900 | 0.55rpm | 0.66rpm | 6000 | 588 |
| 600 | 0.8 | 1 | 6000 | 588 |
| 300 | 1.6 | 2 | 6000 | 588 |
| 200 | 2.5 | 3 | 6000 | 588 |
| 150 | 3.3 | 4 | 6000 | 588 |
| 100 | 5 | 6 | 5000 | 490 |
| 75 | 6.6 | 8 | 4000 | 392 |
| 60 | 8.3 | 10 | 3000 | 294 |
| 50 | 10 | 12 | 2500 | 245 |
| 30 | 16.6 | 20 | 1300 | 127 |
| 25 | 20 | 24 | 1250 | 123 |
| 10 | 50 | 60 | 600 | 58.8 |
※上記、トルクアップタイプも有り
※上記、強化ギアを使用の場合最大トルク10Kg-cm（1Nm）までカバーできます。長寿命両軸タイプもございます【Mタイプ】
ここまで
（公開サイトには表示されません）
AC シンクロナスモーター TBGタイプ

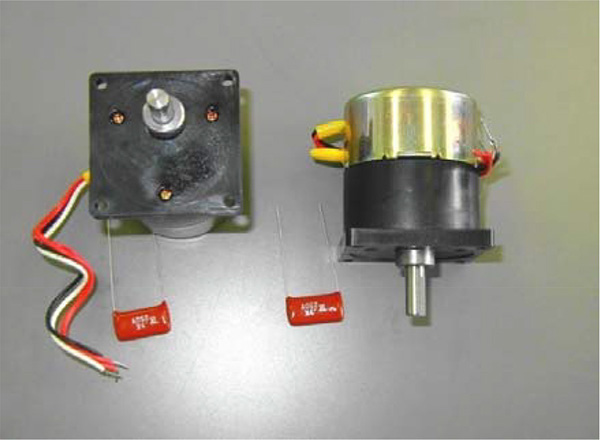

TSM42-12P TBGタイプ
特徴
- 一般商用電源の周波数に同期して回転し、広域電圧で使用できるタイプです
- モーターの回転が低いため、長寿命です
- マグネットローターのため、起動、停止、正転、逆転が瞬時に可能です
- モーターがロックしてもモーターの焼損がありません
- 各種電圧、豊富な減速比をそろえています
- BGタイプのギア強化品もあります
モーター標準仕様
| TSM42-12P | ||
|---|---|---|
| 電圧 | 90V〜132V | 180V〜240V |
| 周波数 | 50/60HZ | 50/60HZ |
| 電流 | 41mA以下 | 23mA以下 |
| 極数 | 12 | 12 |
| 回転数 | 500/600rpm | |
| 回転方向 | 可逆 | |
| コンデンサー | 0.47μF | 0.12μF |
| 絶縁抵抗 | 100MΩatDC500V | |
| 絶縁耐圧 | 1800V 1sec | |
| 温度上昇 | 68deg | |
| 絶縁階級 | E種（120℃） | |
| 使用温度範囲 | -5℃ 〜 ＋40℃ | |

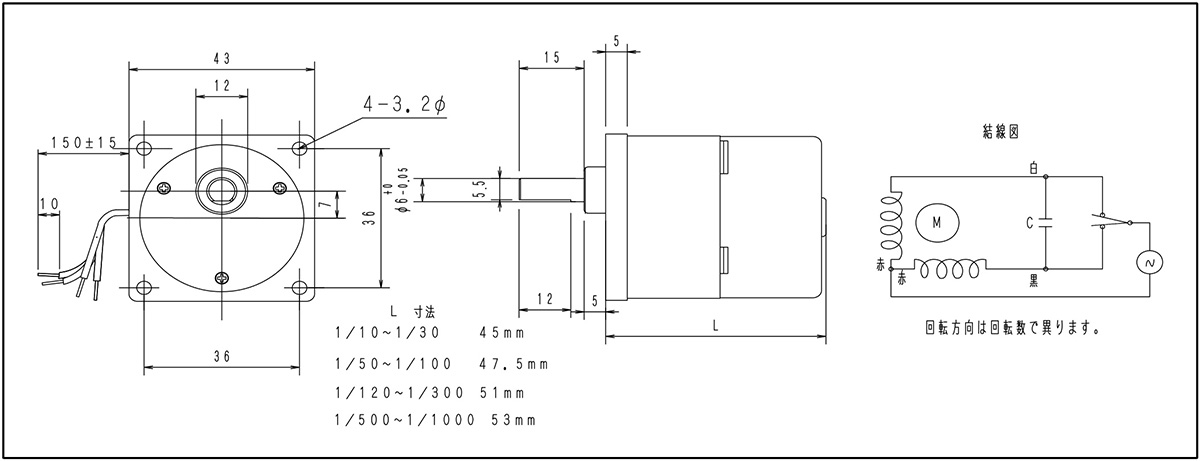

外形寸法図
※通常BGと同じ
- 100V／120V 10Kg-cm用の強化ギアーヘッドもあり・形状は同じ寸法
| 形式 | TSM42T-12P | 100V／120V | ||
|---|---|---|---|---|
| 減速比分母 | 50HZ回転数 | 60HZ回転数 | トルクg-cm | トルクmN-m |
| 900 | 0.55rpm | 0.66rpm | 6 | 588 |
| 600 | 0.8 | 1 | 6 | 588 |
| 300 | 1.6 | 2 | 6 | 588 |
| 200 | 2.5 | 3 | 6 | 588 |
| 150 | 3.3 | 4 | 6 | 588 |
| 100 | 5 | 6 | 6 | 588 |
| 75 | 6.6 | 8 | 6 | 588 |
| 60 | 8.3 | 10 | 6 | 588 |
| 50 | 10 | 12 | 5 | 490 |
| 30 | 16.6 | 20 | 3 | 294 |
| 25 | 20 | 24 | 2.5 | 245 |
| 10 | 50 | 60 | 1 | 98 |
- 200V／240V 10Kg-cm用の強化ギアーヘッドもあり・形状は同じ寸法
| 形式 | TSM42T-12P | 200V／240V | ||
|---|---|---|---|---|
| 減速比分母 | 50HZ回転数 | 60HZ回転数 | トルクg-cm | トルクmN-m |
| 900 | 0.55rpm | 0.66rpm | 6 | 588 |
| 600 | 0.8 | 1 | 6 | 588 |
| 300 | 1.6 | 2 | 6 | 588 |
| 200 | 2.5 | 3 | 6 | 588 |
| 150 | 3.3 | 4 | 6 | 588 |
| 100 | 5 | 6 | 6 | 588 |
| 75 | 6.6 | 8 | 6 | 588 |
| 60 | 8.3 | 10 | 6 | 588 |
| 50 | 10 | 12 | 5 | 490 |
| 30 | 16.6 | 20 | 3 | 294 |
| 25 | 20 | 24 | 2.5 | 245 |
| 10 | 50 | 60 | 1 | 98 |
※長寿命両軸タイプもございます【Mタイプ】
ここまで
（公開サイトには表示されません）

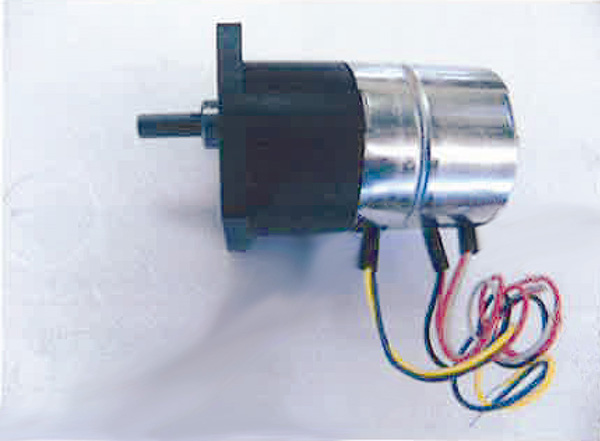

ACクラッチ付 シンクロナスモーター
TSM42C-12P BG □HZ □RPM
特徴
- 従来のACシンクロナスモーターに電磁クラッチ内蔵したギヤードモーターです
- マグネットローターの利点も活かしながら、出力軸側から出力トルクの1/10の力で外部から回転させる事ができます
特徴
停電時の自動復帰などバルブ、空調用ダンパー、外部操作を必要とする機器、マンション用給気用ダンパーなど
クラッチの入り切りにより多様な用途が考えられます
モーター標準仕様
| モーター | クラッチ | |
|---|---|---|
| 電圧 | AC100V | DC100V（ACブリッジ整流） |
| 周波数 | 50/60HZ | ー |
| 電流 | 50mA以下 | 30mA以下 |
| 極数 | 12 | ー |
| 回転方向 | 可逆 | ー |
| コンデンサー | 0.68μF | ー |
| 絶縁抵抗 | DC500Vにて100MΩ | |
| 絶縁耐圧 | 1800V 1sec | |
| 温度上昇 | 50deg以下 | |
| 絶縁階級 | E種 | |
| 使用温度範囲 | -5℃ 〜 ＋50℃ | |

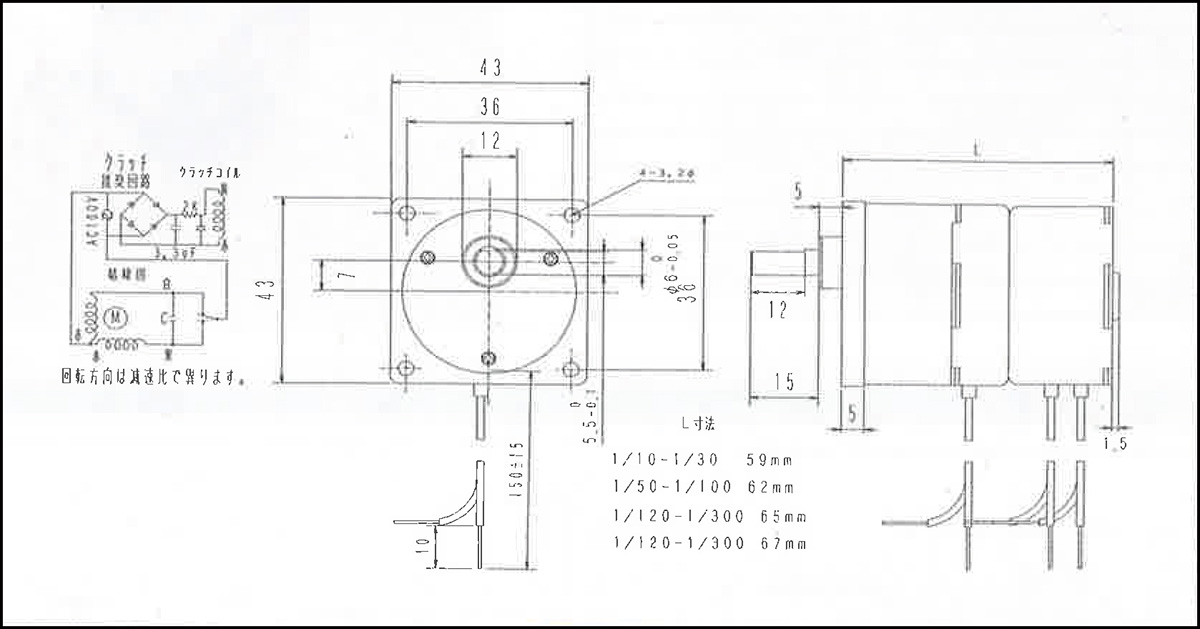

外形寸法図
トルク特性
| 回転数 （50/60HZ）RPM | モーター出力トルク | 保持トルク （モーター電源OFF） | 出力回転トルク （出力側より回転） |
|---|---|---|---|
| 1.47/1.76 | 10Kg-cm | 3500g-cm | 3000g-cm |
| 2.5/3 | 10Kg-cm | 2000g-cm | 2500g-cm |
| 5/6 | 8.5Kg-cm | 1000g-cm | 1500g-cm |
| 10/12 | 5Kg-cm | 700g-cm | 700g-cm |
| 50/60 | 1.2Kg-cm | 500g-cm | 500g-cm |
| クラッチ動作 | クラッチON | クラッチON | クラッチON |
※減速比は各種あります。クラッチ付ギヤはMタイプ
ここまで
（公開サイトには表示されません）
AC シンクロナスモーター DGタイプ 小型軽量高トルクギヤー

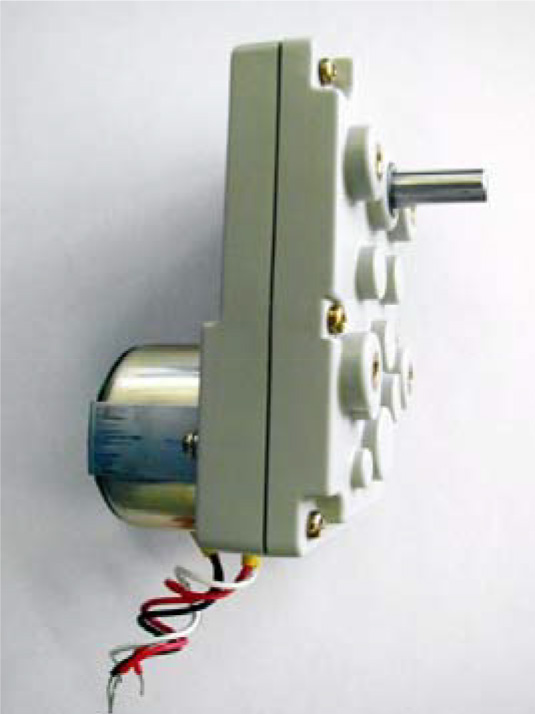

TSM42-12P DGタイプ
特徴
- モーターはTSM42-12Pのハイトルクタイプを使用しています
- モーターのトルクを最大限利用可能な高トルクに耐える減速機に搭載しています
- 減速機は全てのギヤーの軸にオイルレスメタルを使用し長寿命を実現しています
- モーターがロックされてもモーターの焼損がありません
- 各種電圧、豊富な減速比をそろえています
- 外装はVO仕様の樹脂で出来ていて軽量で耐熱特性も優れています
- 取付ネジ部は金属をインサートし、丈夫です
モーター標準仕様
| TSM42-12P DGタイプ | |||
|---|---|---|---|
| 電圧 | 200V | 100V | 24V |
| 周波数 | 50/60HZ | 50/60HZ | 50/60HZ |
| 電流 | 30mA以下 | 50mA以下 | 70mA以下 |
| 極数 | 12 | ||
| 回転数 | 500/600rpm | ||
| 回転方向 | 可逆 | ||
| コンデンサー | 0.22μF | 0.68μF | 4μF |
| 絶縁抵抗 | 100MΩatDC500V | ||
| 絶縁耐圧 | 1800V 1sec | ||
| 温度上昇 | 65deg以下 | ||
| 絶縁階級 | E種（120℃） | ||
| 使用温度範囲 | -5℃ 〜 ＋50℃ | ||

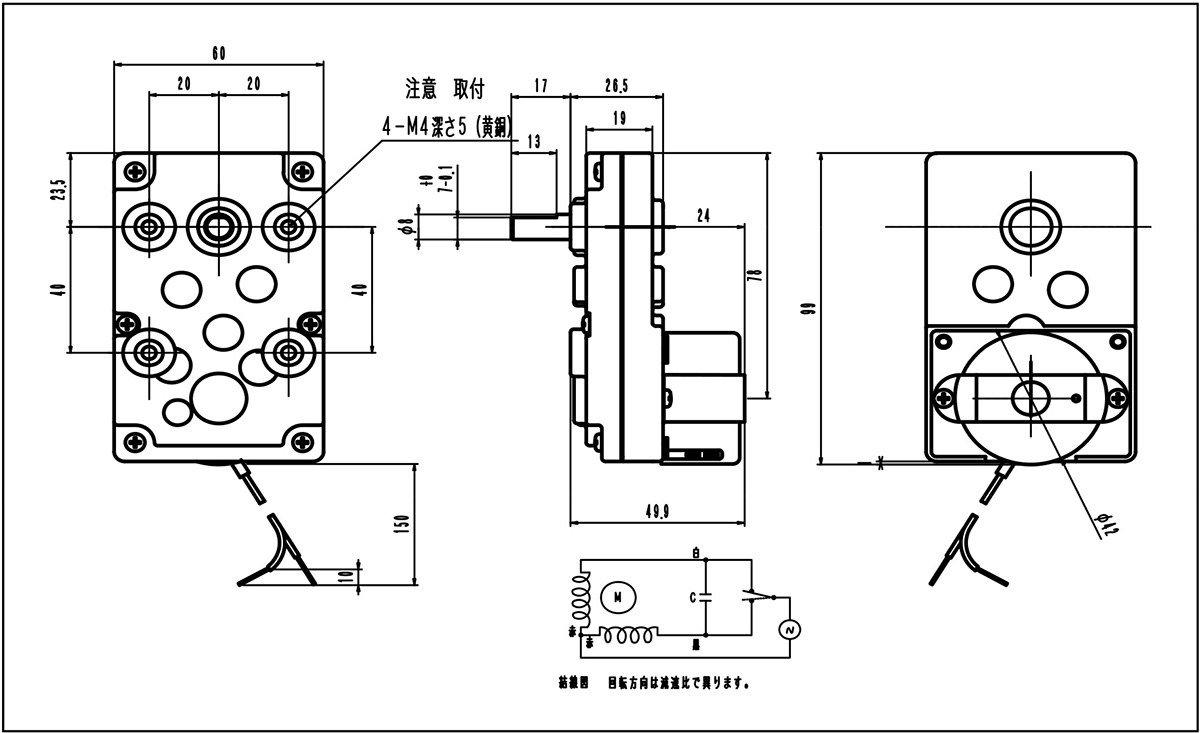

外形寸法図
回転数
| 形式 | TSM42-12P | |||
|---|---|---|---|---|
| 減速比分母 | 50HZ／RPM | 60HZ／RPM | トルクKg-cm | トルクmN-m |
| 2000 (お問い合わせ下さい) | 0.25 | 0.3 | 30 | 2940 |
| 1600 (お問い合わせ下さい) | 0.31 | 0.37 | 30 | 2940 |
| 1200 (お問い合わせ下さい) | 0.41 | 0.5 | 30 | 2940 |
| 500 | 1 | 1.2 | 30 | 2940 |
| 400 | 1.25 | 1.5 | 30 | 2940 |
| 300 | 1.66 | 2 | 25 | 2450 |
| 240 | 2.08 | 2.5 | 20 | 1960 |
| 200 | 2.5 | 3 | 18 | 1764 |
| 180 | 2.77 | 3.33 | 15 | 1470 |
| 160 | 3.12 | 3.75 | 13 | 1274 |
| 120 | 4.16 | 5 | 10 | 980 |
※上記以外にも減速比はあります
ここまで
（公開サイトには表示されません）
ACシンクロナスモーター DG MAGタイプ 簡易位置制御ACモーター

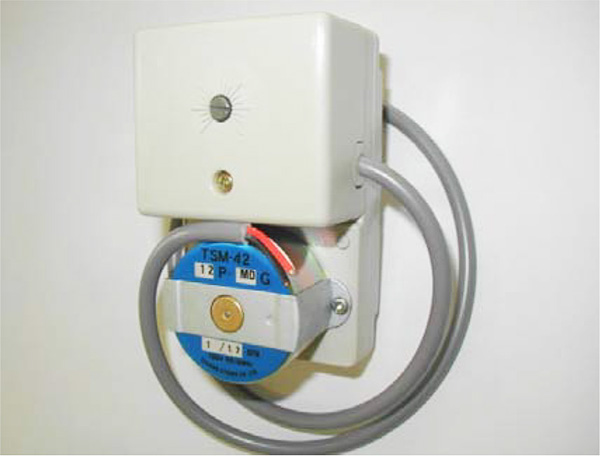

TSM42-12P DG MAGタイプ
TSM42-12P DG PAGタイプ
特徴
- 特性はTSM42-12P DGと同じでギヤーケースに制御基板を取付けし、角度制御が可能です
- MAGタイプはリミットスイッチを内蔵し、ON-OFF制御で90°回転します
- PAGタイプはポテンショを内蔵し、位置信号が取り出され外部で制御可能です
用途
空調ダンパー、チャンバー、バルブ、給排気機器
モーター標準仕様
| TSM42-12P | |||
|---|---|---|---|
| 電圧 | 200V | 100V | 24V |
| 周波数 | 50/60HZ | ||
| 電流 | 30mA以下 | 50mA以下 | 70mA以下 |
| 極数 | 12 | ||
| 回転数 | 500/600rpm | ||
| 回転方向 | 可逆 | ||
| コンデンサー | 0.22μF | 0.68μF | 4μF |
| 絶縁抵抗 | 100MΩatDC500V | ||
| 絶縁耐圧 | 1800V 1sec | ||
| 温度上昇 | 65deg以下 | ||
| 絶縁階級 | E種（120℃） | ||
| 使用温度範囲 | -5℃ 〜 ＋50℃ | ||
| MAG | PAG | |
|---|---|---|
| 位置検出 | リミットスイッチ | ポテンショ |
| 制御 | ON-OFF | 電流 又 電圧検出 |
| 制御角度 | 90° 又 180° | 330° |

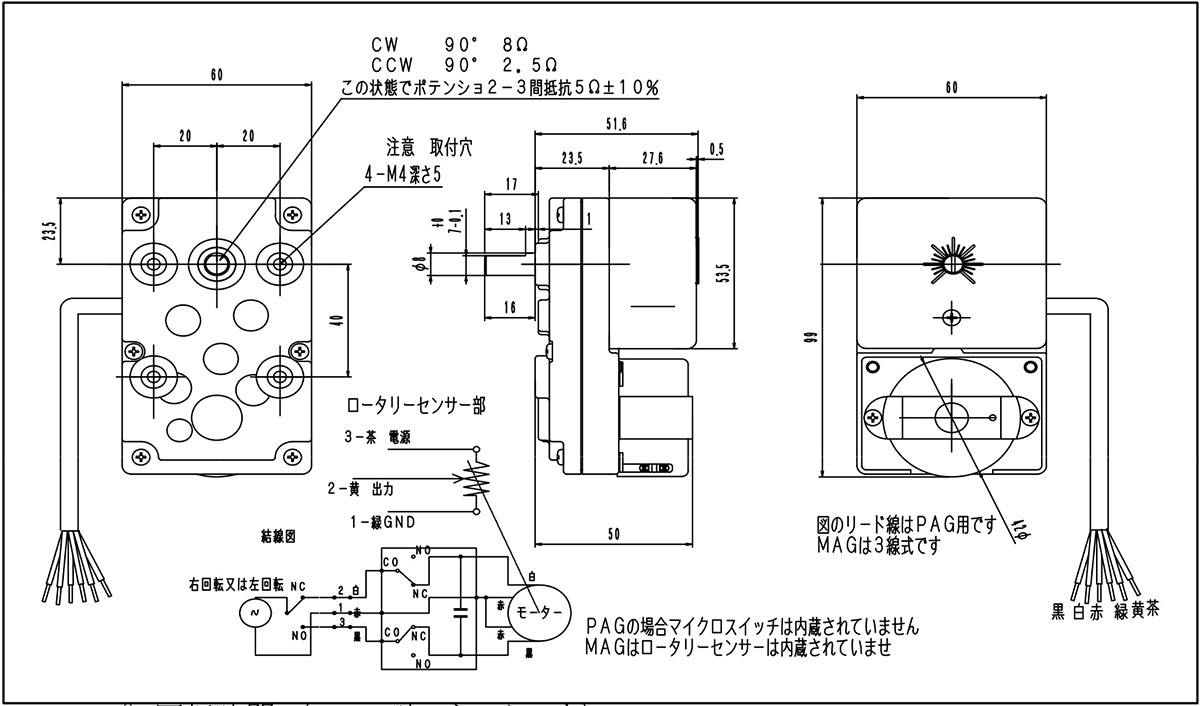

外形寸法図
下記、回路図はMAGでPAGは信号線も含めリード線6本線になります
90°回転時間（100V時のトルクです）
| 形式 | TSM42-12P | |||
|---|---|---|---|---|
| 減速比分母 | 50HZ 90°秒 | 60HZ 90°秒 | トルクKg-cm | トルクmN-m |
| 2000 (お問い合わせ下さい) | 60 | 50 | 30 | 2940 |
| 1600 (お問い合わせ下さい) | 48 | 40 | 30 | 2940 |
| 1200 (お問い合わせ下さい) | 36 | 30 | 30 | 2940 |
| 500 (お問い合わせ下さい) | 15 | 12.5 | 30 | 2940 |
| 400 (お問い合わせ下さい) | 12 | 10 | 30 | 2940 |
| 300 (お問い合わせ下さい) | 9 | 7.5 | 25 | 2450 |
| 240 (お問い合わせ下さい) | 7.2 | 6 | 20 | 1960 |
| 200 | 6 | 5 | 18 | 1764 |
| 180 | 5.4 | 4.5 | 15 | 1470 |
| 160 | 4.8 | 4 | 13 | 1274 |
| 120 | 3.6 | 3 | 10 | 980 |
※上記以外にも減速比はあります
